一 主要用途
撕裂保护主要有主机传感器组成,适应各种带式输送机综合保护装置主机配套使用。接入本质安全型系统信号装置中,作为带式输送机的胶带纵向撕裂保护之用,防止现场无人看管和漏料时能够自行紧急停车避免造成重大设备事故的作用。
二 使用环境条件
1、周围环境相对湿度不大于95%(+25℃时);
2、振动:加速度50m/s2;
3、冲击:峰值加速度500m/s2;
4、无强腐蚀的地方;
5、污染等级Ⅲ级;
6、防护等级IP54;
三 主要技术参数
1 外壳防护等级:IP54;
2、接点容量:DC 12V/0.5A;
3、撕裂保护:传感器主面受到不小于25g/cm2物料作用时输出低阻值≤500Ω,传感器主面受到小于
25g/cm2物料作用时输出高阻值≥1MΩ。
4、信号输出:无撕裂故障状态输出高阻值≥1MΩ;有撕裂故障状态输出低阻值≤500Ω;
5、工作方式:连续工作制;
四 型号含义
G V Y 25
主参数:敏感度≤25g/cm2
工作原理:压敏
工作对象:撕裂
产品类型代号:传感器
五 工作原理
带式输送机正常工作时,此时传感器进入检测状态。胶带无撕裂故障状态传感器输出阻值≥1MΩ;当胶带输送机因某种原因出现撕裂故障时,胶带撕裂并洒煤,洒煤量达到一定数量使传感器输出阻值≤500Ω时,带式输送机用综合保护装置主机发出胶带撕裂信号、报警,并延时1s~2s控制主机停机。
六 安装维护及注意事项
1、传感器为本质安全型撕裂传感器,与带式输送机用综合保护装置主机配套使用,联接在本质安全型电源电路中。
2、传感器与传输线的相接采用一个三通,当传感器的使用数量超过一台时,应每台串上一只检测电阻。
3、传感器安装离二组托辊中间的距离:L=V.t(V是带速、t是物料从胶带自由下落到传感器上的时间)。如果用于有倾角的胶带,请将传感器的两边垫平后固定,本传感器的一个支架为轴式连接,可以转动
4、当胶带有严重下垂的撕边现象时,由于下垂的胶带撕边的刮碰,也可能导致保护停机。

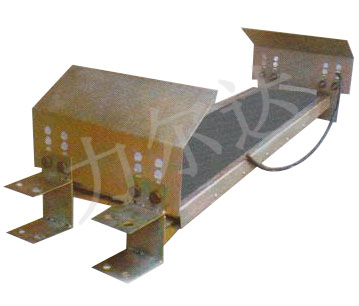

七 外型及安装示意图
